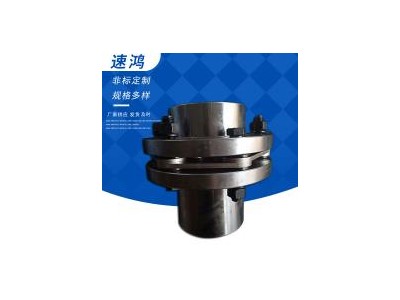

结构组成
膜片组：由多个很薄的金属膜片叠合组成，通常采用较高强度不锈钢等材料制成，具有良好的弹性和抗疲劳(以实际报告为主)性能。膜片上有若干个螺栓孔，用于与半联轴器连接。
半联轴器：位于联轴器的两端，用于与主动轴和从动轴连接，一般通过键连接或胀紧套等方式与轴固定，以实现扭矩的传递。
连接螺栓：用于将膜片组与半联轴器紧固连接在一起，使动力能够在两轴之间传递。为了保护连接的优良性和稳定性，螺栓通常采用较高强度螺栓，并配有相应的螺母和垫圈。
讲解膜片联轴器的找正与装置方式以及选择具体步骤是什么<一>、讲解膜片联轴器的找正与装置方式
膜片联轴器具有无需润滑，使用寿命不错，以及大的补偿能力。通过挠性钢片传递转矩，具有角向、轴向、径向位移补偿能力以及减震作用。膜片装拆方便，无需润滑，可理想地应用于各种工况条件。膜片联轴器因具有优良性能而受到工程机械和延压机械的青睐，膜片联轴器尽管，但由于各种原因也会造成失效甚至报废，故其失效原因具有重要意义。膜片损坏是膜片联轴器失效的主要形式，损坏的膜片环叫。故障分析法是工程中常见且实用的系统性。分析方法，该方法简明、直观、灵活，适用于膜片联轴器失效分析。作者将根据工程实际中膜片联轴器具体失效形式利用此分析法对膜片联轴器失效机理进行分析。
膜片作为膜片联轴器的关键弹性元件，工作时承受的主要负荷。当膜片联轴器旋转时，其角向偏移将产生交变应力，每旋转一周循环交变一次。膜片动应力将导致膜片和螺栓的疲劳破坏，因而准确地计算动静复合应力，是预测膜片联轴器寿命、确定膜片式膜片联轴器工作的关键。
膜片联轴器的找正与装置方式：
1、装置螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母，用扳手将螺母把紧。如装置不适或拆除替换，又不损伤轴及半联，装置结束后，转动自如无别劲为好。
2、其次为了便于装置，好是将两个半联轴节放在120--150的保温箱或油槽中进行提前预热，使内孔尺度涨大很简单装上。装置后轴头不能凸出半联轴节端面，以齐平为好。检测两半联轴节之间的距离：沿半联轴节的法兰盘两内侧测出3--4点的读数取平均值，及加长段与两个膜片组实测尺度之和，两者误差控制在0-0.4mm范围之内。
3、找正：用百分表检测两半联轴节法兰盘端面和外圆跳动，当法兰盘外圆小于250mm时跳动值应不大于0.05mm；当法兰盘外圆大于250mm时，跳动值应不大于0.08。
4、先是查看作业做到位，装置前应先查看原动机和作业机是否有两轴不同心的现象，两轴表面是否有包装纸和碰伤，膜片联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理洁净，碰伤用细锉处理好。然后查看两个半联轴节的内孔直径和长度是否同原动机、作业机的直径和轴伸长度尺度相符。一般选型时，让原动机和作业机端半联轴节长度小于其轴伸长度10-30mm为好。
<二>、选择弹性膜片联轴器的具体步骤是什么
弹性膜片联轴器的组成结构：它归于金属弹性膜片联轴器，以金属膜片作为元件来传递的设备。传递扭矩才能大、无磨损、无噪声、减振寿命不错、无需润滑是它的特色。弹性膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动，单弹性膜片联轴器和双弹性膜片联轴器在处理各种偏差才能方面有所不同，由于膜片需要复杂的曲折，所以单弹性膜片联轴器不太习惯偏疼，而双弹性膜片联轴器可以同时曲向不同的方向，以此来补偿偏疼。弹性膜片联轴器的主要特性：补偿两轴线不对中的才能强；习惯高温，在恶劣环境中也可工作，并能在有冲击、振荡条件下运转；传动速率还不错，特别适用于中、大功率传动；结构简单、重量较轻、体积小、装拆方便；能准确传递转速，可用于机械的传动。
选择弹性膜片联轴器的具体步骤是什么？
1、选择弹性膜片联轴器品种、型式。了解弹性膜片联轴器在传动系统中的综合功能，从传动系统总体设计考虑，选择弹性膜片联轴器品种、型式。根据原动机类别和工作载荷类别、工作转速、传动精度、两轴偏移状况、温度、湿度、工作环境等综合因素选择弹性膜片联轴器的品种。根据配套主机的需要选择弹性膜片联轴器的结构型式，当弹性膜片联轴器与制动器配套使用时，宜选择带制动轮或制动盘型式的弹性膜片联轴器；需要过载保护时，宜选择弹性膜片联轴器；与法兰联接时，宜选择法兰式；长距离传动，联接的轴向尺寸大时，宜选择接中间轴型或接中间套型。
2、选定弹性膜片联轴器品种、式、规格。根据动力机和弹性膜片联轴器载荷类别、转速、工作环境等综合因素，选定弹性膜片联轴器品种；根据弹性膜片联轴器的配套、联接情况等因素选定弹性膜片联轴器型式；根据公称转矩、轴孔直径与轴孔长度选定规格。为了轴和键的强度，在选定弹性膜片联轴器型号后，应对轴和键强度做校核验算，以后确定弹性膜片联轴器的型号。
3、选用标准弹性膜片联轴器。设计人员在选择弹性膜片联轴器时先应在已经制定为标准、机械行业标准以及弹性膜片联轴器中选择，只有在现有标准弹性膜片联轴器和弹性膜片联轴器不能达到设计需要时才需自己设计弹性膜片联轴器。
4、选择联接型式。弹性膜片联轴器联接型式的选择取决于主、从动端于轴的联接型式，一般采用键联接，为统一键联接型式及代号，在GB/T3852中规定了七种键槽型式，四种无键联接，用得多的是A型键。
5、根据轴径调整型号。初步选定的弹性膜片联轴器联接尺寸，即轴孔直径d和轴孔长度L，应符合主、从动端轴径的要求，否则还要根据轴径d调整弹性膜片联轴器的规格。主、从动端轴径不相同是普通现象，当转矩、转速相同，主、从动端轴径不相同时，应按大轴径选择弹性膜片联轴器型号。新设计的传动系统中，应选择符合GB/T3852中规定的七种轴孔型式，推荐采用J1型轴孔型式，以提升通用性和互换性，轴孔长度按弹性膜片联轴器产品标准的规定。
弹性膜片联轴器可以主动补偿由电机引起的轴向、径向和角偏移，以及由制造误差、安装误差、轴承变形和温度上升等因素引起的影响。弹性膜片联轴器属于挠性弹性膜片联轴器中的金属弹性元件，从动机传递扭矩，弹性振动，无噪声，无润滑的点是现今替代齿轮弹性膜片联轴器及一般弹性膜片联轴器的理想产品。
弹性膜片联轴器在的使用周期中，需要保养相互倾斜的楔形间隙表面，添加润滑油，从大口进小口出。两个表面须有足够的相对运动速度，流体须有足够的粘度，还要供油充足。在保养过程中，重要的就是掌握流体动压润滑的基本范畴，这也是滑动轴承设计的理论基础。
弹性膜片联轴器具有无需润滑，使用寿命不错，以及大的补偿能力。通过挠性钢片传递转矩，具有角向、轴向、径向位移补偿能力以及减震作用。膜片装拆方便，无需润滑，可理想地应用于各种工况条件。弹性膜片联轴器因具有优良性能而受到工程机械和延压机械的青睐，弹性膜片联轴器尽管，但由于各种原因也会造成失效甚至报废，故其失效原因具有重要意义。
沧州速鸿机械制造有限公司（http://www.czshlzq.com）主营各种弹性柱销联轴器、轮胎联轴器、尼龙齿式联轴器产品远销各地，为造纸、冶金、纺织、造船、农机、运输、化工、轻工等行业设备很新、技术进步，提供所需的配套装置，产品质量稳定。热忱的欢迎各地客户来厂来电咨询。
