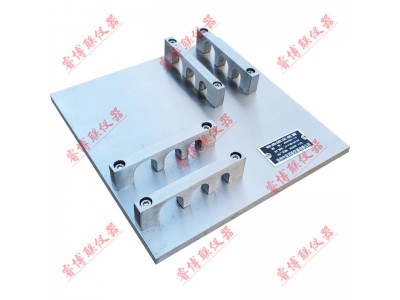

GBT43815-E2弯曲固定装置 90度弯曲固定装置电工套管弯曲固定装置

GBT43815-E2弯曲固定装置 90度弯曲固定装置 电工套管弯曲固定装置

一、弯曲固定装置特点及用途：

弯曲固定装置用于外径为16mm、20mm、25mm建筑用绝缘电工套管、刚性绝缘材料平导管，在不带弯曲辅助件情况下，弯曲成90°角后进行折弯试验。产品符合GB/T43815-2024《建筑用硬聚氯乙烯（PVC-U）绝缘电工套管及配件》、JG 3050《建筑用绝缘电工套管及配件》、GB20041.21《电缆管理用导管系统 刚性导管系统的特殊要求》等标准要求。

二、弯曲固定装置技术参数：

1、弯折角度：90°

2、固定卡间距：50mm

3、实验温度：60°C±2°C

三、弯曲固定装置试样：

3.1实壁套管

取三根实壁套管试样，其长度应符合表E.2的规定。

3.2波纹套管

取三根波纹套管试样，其长度应至少为其外径的12倍。

四、弯曲固定装置使用方法：

4.1选择与管件外径匹配的实验装置；

4.2松开锁紧螺丝，使移动块能在直角支架上移动自如；

34.3松开螺母，讲试样装入移动块上的试样支架内，并根据实验要求选择螺母拧紧于否；

4.4将试样及实验装置放入温度为60°C±2°C（-5型套管、-15型套管、-25型套管）或90°C±2°C（90型套管、90/-25型套管）的烘箱内24h之后取出，让试样直的部分于铅垂线成45°角，用专用内径量规观察其通道的情况，并检查其表面破损程度。
