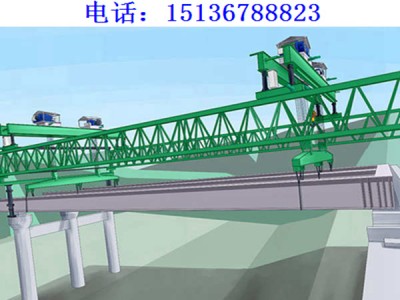

广西来宾120吨架桥机厂家【15136788823】主要业务有龙门吊出租、竖井龙门吊、隧道专用龙门吊、自平衡架桥机、架桥机出租、架桥机租赁、轮胎式起重机、行车行吊销售，源头生产厂家拥有资深技术团队，产品无论在结构、品质上都得到了广大客户的赞同，无忧售后有保障。
广西来宾120吨架桥机生产厂家指出架桥机的液压系统通过液压泵将发动机产生的动力转化为液压能量，再由液压缸和液压马达等执行元件将液压能转换为机械能，从而驱动架桥机的各个机械部件运动。以下是其工作原理及关键组成部分的详细说明：
一、液压系统工作原理
动力转换：液压泵将发动机产生的动力转化为液压能量，形成高压油液。
能量传递：高压油液通过油管和阀门传递到各个执行元件（如液压缸、液压马达）。
机械运动：执行元件将液压能转换为机械能，驱动架桥机的支腿伸缩、主梁升降、整机横移等动作。
控制与反馈：通过电磁换向阀、同步阀等控制元件，实现油液的流向、流量和压力调节，确保动作jing准；位移传感器等反馈装置实时监测执行元件的状态，形成闭环控制。
二、关键组成部分及功能
液压泵
作为系统的动力源，将发动机的动力转化为液压能量，为整个系统提供高压油液。
液压缸
顶升缸：用于调整架桥机的作业高度及在纵坡上的水平状态。例如，通过顶升缸的伸缩，使架桥机在纵坡上保持主梁水平。
横移缸：驱动架桥机横移，实现整机在横向方向上的jing准定位。
纵移缸：具有双重功能，一是在支腿均处于支撑状态下驱动导梁纵移；二是在支腿提升并离开支撑面后，驱动支腿沿导梁下旋杆面纵移。
同步功能：通过同步阀确保并联液压缸的同步运动，避免因负载不均导致动作偏差。
液压马达
驱动卷扬机、行走轮等部件，实现箱梁的起吊、整机行走等功能。例如，通过液压马达驱动卷扬机，完成箱梁的匀速提升和下放。
控制阀
电磁换向阀：通过电磁控制改变油液流向，实现动作的切换（如支腿的伸缩、横移缸的伸出与缩回）。
双向液压锁：在液压缸不工作时锁定活塞位置，防止因外力作用导致支腿移动，确保架桥机稳定。
同步阀：在并联液压缸中分配相同流量，保证动作同步性。
溢流阀：设定系统工作压力，防止压力过高损坏元件。
辅助元件
油箱：储存液压油，为系统提供油液循环。
油管：连接各元件，传递高压油液。
过滤器：净化液压油，防止杂质进入系统损坏元件。
冷却器：控制油温，防止油液过热导致性能下降。
三、典型应用场景
支腿调整
通过顶升缸和横移缸的协同动作，调整架桥机的高度和水平度，适应不同纵坡的施工需求。
纵移缸驱动支腿沿导梁移动，实现架桥机的步履式纵移。
箱梁架设
液压马达驱动卷扬机，将预制箱梁从运输车上匀速提升至指定高度。
通过横移缸和纵移缸的配合，将箱梁jing准移动至桥墩上方，完成架设。
整机移动
在支腿的支撑和移动下，架桥机可实现跨孔作业，逐步完成整座桥梁的架设。
广西来宾120吨架桥机销售厂家产品设计标准、制造工艺、检测程序严格执行业的新标准，计量检测已通过上级计量部门验收达标工作，从原材料、各工序到整机出售均有严格的质量控制程序，对质量责任建立了追朔制管理。公司建立了完善的销售和服务网络，能够为客户提供及时、zhuan业的技术支持和售后服务。
