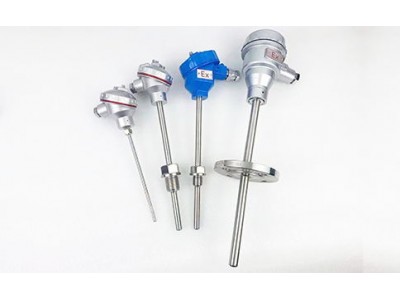

双支热电阻是由2只准确、灵敏、性能稳定的铂电阻元件组合而成，用于工艺现场需要用二套显示仪表、记录仪表、或者调节仪表同时检测同一个地点温度的场合或者需要一路备用测温元件的要求。
双支热电阻主要由接线盒、保护管、接线端子、绝缘套管和感温元件组成基本结构，并配以各种安装固定装置。双支热电阻衍生产品有铠装热电阻、端面热电阻等。由于双支热电阻系列产品具有结构小，适用范围广，可靠性好，热响应时间短等优点，可形成多品种、多规格的系列产品，为石油化工、冶金电站、轻工纺织、食品环保、农业水处理等各行各业的产品。
一、双支热电阻技术参数：
1. 量程规格
|
类别 |
代号 |
分度号 |
测温范围 |
精度等级 |
允许偏差△t:℃ |
|
铂电阻 |
WZP |
PT100 |
-200~500℃ |
A级 |
-200~650℃时允差 |
|
B级 |
-200~800℃时允差 |
A级允差不适用于t＞650℃的温度范围。
A级允差不适用于采用二线制的铂热电阻。
双支热电阻一般提供B级。
2. 热响应时间
在温度出现阶跃变化时，热电阻的输出变化至相当于该阶跃变化的50%所需的时间称为热响应时间。
3. 公称压力
一般指在常温下保护管所能承受的外压（静压）而不破裂。试验压力一般采用公称压力的1.5倍，实际上允许公称压力不仅与保护管材料、直径、壁厚有关，还与其结构形式、安装方法、置入深度以及被测量介质的流速和种类有关。
4. 绝缘电阻
常温绝缘电阻的试验电压可取直流10~100V任意值，环境温度在15~35℃范围内，相对湿度应≯80%，常温绝缘电阻值应≮100MΩ
