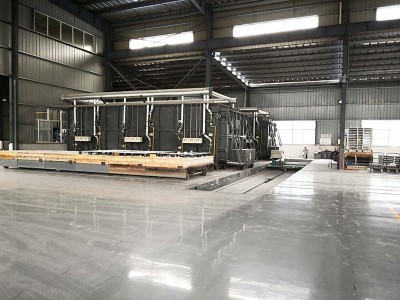

梭式窑是一种车底式窑，窑内可以放置一辆或几辆窑车。梭式窑可以在窑车长度的两个方向上分设窑门，也可以设一个窑门。窑车进出都通过此门，所以又称为抽屉窑。由于在窑外装卸制品，大大减轻了劳动强度，改善了劳动条件。同时，可以在较高的温度下进出窑车减少窑炉热损失，能耗比倒焰窑低很多。
梭式窑的工作原理与倒焰窑相同，窑内烟气的排出有几种不同形式，简单的为在窑车台面上、窑的端墙或侧墙上设排烟孔，这种排烟方式使窑内温度、压力都不够均匀。另一种是在窑车上设吸火孔，窑车面以下设水平支烟道，烟气由支烟道进入车面以下窑墙上设置的排烟孔，或是在窑车上设有吸火孔、支烟道，然后进入窑车上的竖直烟道，再进入车下的总烟道。
梭式窑在结构的处理上要做到密封性能好，特别是窑车车下的密封及窑门处的密封更为重要，以避免因漏气而影响窑内热工制度与温度的均匀性。
梭式窑的生产系统由燃料供应和燃烧设备、燃烧风扇、烟-空气换热器、温控风扇、排气风扇等组成。梭式窑的窑体为矩形，窑墙的砖沿着厚度方向分为三层结构，工作用衬里采用高强度耐火隔热砖，中间层用隔热耐火材料，外层用耐火纤维毡粘在窑墙上。窑顶采用平天花板结构，砖也分为三层，内层是高强度隔热砖，吊在天花板砖下面，中间层是隔热砖，顶层使用耐火纤维毡，既是隔热层，又是密封层。
