江西鹰潭抓斗龙门吊出租厂家 介绍其结构特点

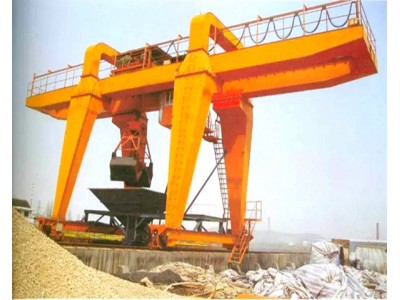

    1、江西鹰潭龙门吊出租厂家18237367358介绍抓斗龙门吊作为集物料抓取与搬运于一体的起重设备，其结构设计紧密围绕 “高效作业” 和 “适应散料特性” 展开，各部件功能明确且相互配合。以下从核心结构组成、功能设计及技术特点等方面详细解析其结构特点：

    一、金属结构系统：承重与稳定的核心

    （1）门架结构。组成：由主梁、端梁、支腿及下横梁构成，形成 “龙门” 框架。主梁：双梁或单梁设计（双梁更常见），采用箱型截面或桁架结构，承受抓斗和物料的垂直载荷及水平惯性力。支腿：分刚性支腿（固定连接主梁）和柔性支腿（通过铰接缓解跨度变形），跨度较大时（如港口设备）需搭配柔性支腿平衡温差变形。特点：材料多为 Q355B 等高强度钢材，焊接工艺要求高，需通过应力测试避免疲劳开裂。门架跨度根据作业场景可调（如港口设备跨度达 40-70 米，仓库设备跨度 10-30 米）。

    （2）小车架。功能：安装起升机构、开闭机构和运行机构，承载抓斗并沿主梁轨道横向移动。结构：焊接式框架结构，底部设滚轮与主梁轨道接触，两侧装导向轮防止脱轨。特点：小车架重心需与抓斗中心线对齐，避免偏载导致运行卡顿。

    二、起升与开闭系统：抓斗动作的动力源

    （1）起升机构。组成：电动机、减速器、卷筒、钢丝绳及制动器。工作原理：电动机通过减速器驱动卷筒旋转，收放钢丝绳实现抓斗的升降。

    （2）特点：采用双制动系统（工作制动器 + 安全制动器），紧急情况下可快速制动（制动距离≤100mm）。卷筒表面刻有螺旋槽，防止钢丝绳乱绳，材质多为球墨铸铁（QT450）增强耐磨性。

    （3）开闭机构。作用：控制抓斗的开合，分为机械抓斗和液压抓斗两类：机械抓斗（钢丝绳式）：通过独立的开闭卷筒和钢丝绳，与起升机构配合动作（如起升绳上升、开闭绳不动时，抓斗闭合）。结构简单、维护方便，适用于粮食、砂石等中等密度物料。

    （4）液压抓斗：内置液压缸，通过液压站供油推动颚板开合，抓合力大（可达机械抓斗的 1.5-2 倍）。适合矿石、废钢等重型物料，需定期检查液压系统密封性（避免漏油影响抓合力）。

    三、运行机构：实现设备的水平移动

    （1）大车运行机构。作用：驱动门架沿轨道纵向移动，覆盖大面积作业区域。组成：电动机、减速器、车轮组及缓冲装置。特点：采用 “集中驱动 + 分别驱动” 模式：小跨度设备（<20 米）用集中驱动（单侧电机带动两侧车轮）；大跨度设备用分别驱动（两侧独立电机，避免同步误差）。车轮组设水平轮（防止啃轨）和聚氨酯缓冲器（撞击时减震，缓冲力≤额定载荷的 15%）。

    （2）小车运行机构。作用：驱动小车沿主梁横向移动，调整抓斗水平位置。特点：运行速度较高（通常 40-60m/min），采用变频调速，启动 / 制动平稳（加速度≤0.5m/s2），减少物料洒落。

    四、抓斗装置：物料抓取的执行部件

    （1）结构组成。由颚板（抓斗瓣）、撑杆、上承梁及开闭连接件构成，典型类型包括：贝壳抓斗：两瓣或多瓣颚板，闭合时呈贝壳状，适合颗粒状物料（如粮食、水泥）。齿型抓斗：颚板边缘带齿，用于抓取矿石、建筑垃圾等块状物料，齿尖材质为耐磨合金（如 Mn13）。多瓣抓斗：4-6 瓣颚板，抓取面更均匀，适合粉尘物料（如矿粉、粉煤灰）。

    （2）技术参数，抓斗容积根据物料密度设计：粮食（密度 0.7-1t/m3）：抓斗容积 2-5m3；矿石（密度 2-3t/m3）：抓斗容积 1-3m3（避免超载）。

    五、电气与控制系统：设备运行的 “神经中枢”

    （1）供电系统：采用电缆卷筒或滑触线供电，大型设备（如港口抓斗龙门吊）多用刚性滑触线（载流量大，适应频繁移动）。

    （2）控制系统。传统控制系统：继电器 + 接触器组合，成本低但故障率高（触点易氧化）。智能控制系统：PLC（可编程逻辑控制器）+ 变频器，具备：变频调速（起升 / 运行速度可调，精度 ±1%）；故障自诊断（如过载、限位失灵时报警停机）；数据记录（作业次数、载荷曲线等，便于维护分析）。

    （3）安全保护装置。集成于控制系统，包括：起重量限制器（超载 10% 时报警，15% 时强制停机）；行程限位开关（大车 / 小车运行至轨道末端前触发制动）；风速仪（风力≥6 级时报警，≥8 级时禁止作业）。

    六、辅助结构与特殊设计

    （1）防尘与防腐设计：露天作业设备需做防腐处理（底漆 + 中间漆 + 面漆，总厚度≥150μm）；粉尘环境（如矿山）配备防尘罩（覆盖电动机、减速器等部件）和喷淋系统（减少扬尘）。

    （2）抗风与防滑装置：大跨度设备设夹轨器、锚定装置（台风来临前固定门架）；车轮踏面粗糙度≤Ra1.6μm，雨雪天气可启动电磁吸盘防滑（吸附力≥额定载荷的 20%）。

    （3）智能化升级结构：高端机型加装激光防撞系统（检测前方障碍物，距离≤5 米时减速）；无人值守设备配备 GPS 定位和视觉识别系统（抓斗定位精度 ±50mm）。

    2、抓斗龙门吊的结构特点可概括为 “载荷适应 + 动作协同 + 安全冗余”：通过高强度门架承载重载，双动力系统（起升 + 开闭）实现抓斗精准动作，辅以电气保护和抗环境设计，最终在散料装卸场景中实现高效作业。选型时需根据物料特性（密度、粒度、腐蚀性）匹配抓斗类型，根据作业范围设计跨度和运行速度，确保结构与功能的最优适配。

    3、江西鹰潭龙门吊出租厂家18237367358有用优良的生产设备，各类检测仪器及计量器具，性能良好，标定有效，为三级计量合格单位。年生产各类起重设备万余吨，全国设有多个办事处和销售服务机构，含全国各大电站/钢厂，制造厂企业，工矿企业，港口码头，货场集散地等地区。
