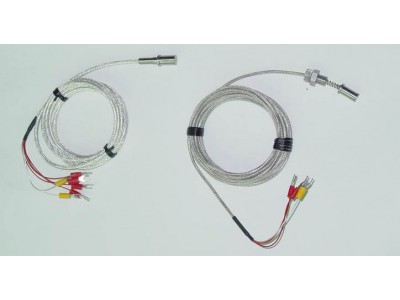

WZCM、WZPM系列端面热电阻元件由处理的丝材绕制，紧贴在温度计前端，与一般轴向热电阻相比，端面热电阻能正确和迅速地反映被测端面的实际温度，适用于测量轴瓦或其他机件的端面温度。
端面热电阻主要技术参数
感温元件0℃时的电阻值（R100）和它在0℃时的电阻R0
分度号Cu50：R0=50±0.050Ω
Cu100：R0=100±0.10Ω
分度号Pt100:R0=100±0.12Ω(B级)
其中:R0为元件在0℃时的电阻值。
端面热电阻测量范围和允差（单位：mm）
| 名称 | 测温范围℃ | 允许偏差△t℃ | 分度号 |
| 端面铜电阻 | -50-100 | ±(0.3+6.0×10-3|t|) | Cu50 (G)或Cu100 |
| 端面铂电阻 | -150-200 | B级：±(0.30+0.005|t|) | Pt100 |
| 型号 | 分度号 | 结构 | 测温范围 ℃ |
保护管 材质 |
热响应 时间s |
规格 | 公称压力 | 引线长度mm | |
| 杆直径 | 螺纹尺寸 | ||||||||
| WZCM-201 | Cu50 Cu100 | 固定埋 入或螺 纹连接 |
-50~100 | 紫铜 不锈钢 |
＜15 | φ6 | M8×0.75 | 常压 | 自定 500 1000 1500 2000 … |
| WZPM-201 WZPM2-201 |
Pt100 | -150~200 | φ6 φ8 或要求 |
M8×0.75 M10×1 或订制 |
|||||
| WZPM-201B WZPM2-201B |
|||||||||
