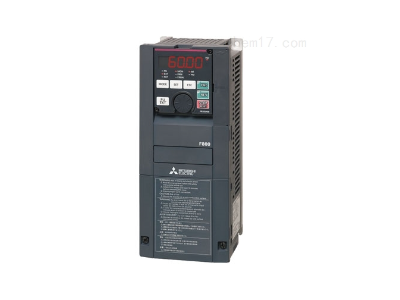

三菱变频器
FR-F820-1.5K-1
产品规格说明
1、适用电机容量(kW)*1：SLD1.5、LD 1.5
2、输出
·额定容量(kVA)*2：SLD 2.9 、LD 2.7
·额定电流(A)：SLD 7.7、LD 7.0
·过负载电流额定*3
SLD：110% 60s、120% 3s (反时限特性) 周围温度40℃
LD：120% 60s、150% 3s (反时限特性) 周围温度50℃
·额定电压*4：3相 200~240V
3、电源
·额定输入交流电压、频率：3相 200~240V 50Hz/60Hz
·交流电压允许波动范围：170~264V 50Hz/60Hz
·频率允许波动范围：周波数±5%
·额定输入电流*5：SLD 8.9A 、LD 8.3A
·电源设备容量*6：SLD 3.4kVA 、LD 3.2kVA
4、其它规格
·保护结构(IEC 60529)*7：封闭型(IP20)
·冷却方式：自冷
·FR-F820-1.5K重量为2.1kg
============================备注==========================
*1、表示适用电机容量是使用三菱标准4极电机时的最大适用容量。
*2、额定输出容量是指输出电压为220V时。
*3、过负荷电流定额的%值表示与变频器的额定输出电流之比的比率值。反复使用时，必须等待变频器和电机降到100%负荷时的温度以下。
*4、最大输出电压不能大于电源电压，在设定范围内可以更改最大输出电压。但是变频器输出侧电压的峰值为电源电压的1.44倍左右。
*5、额定输入电流是指额定输出电流时的值。额定输入电流随着电源阻抗(包括输入电抗器和电线)的值而变化。
*6、电源容量是额定输出电流时的值。电源容量随着电源侧的阻抗(包括输入电抗器和电线)的值而变化。
*7、FR-DU08: IP40(除了PU接口部分)
